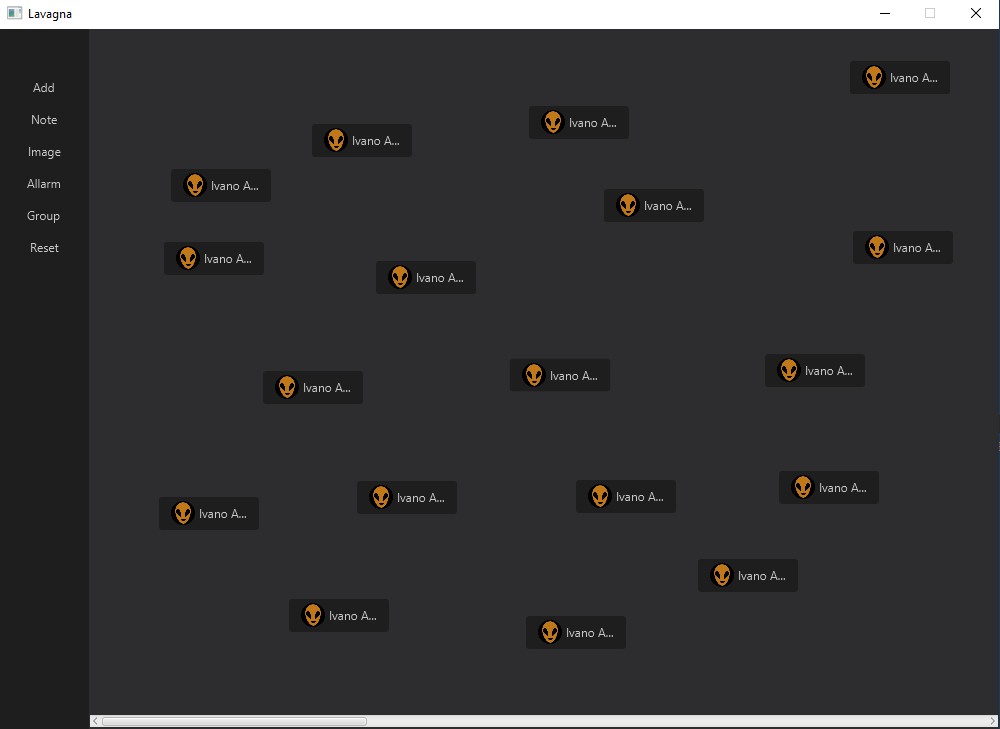

ciao ragazzi, mi sto facendo la mia lavagna grafica dove contiene obiect a secondo della nota che voglio inserire, come si mettono le ancore a codice?
Last edited:
-
Welcome to B4X forum!
B4X is a set of simple and powerful cross platform RAD tools:
- B4A (free) - Android development
- B4J (free) - Desktop and Server development
- B4i - iOS development
- B4R (free) - Arduino, ESP8266 and ESP32 development
Italian B4J - LAVAGNA GRUPPI DI LAVORO (progetto e avanzamenti)
- Thread starter ivanomonti
- Start date
- Similar Threads Similar Threads
infatti ho usato il codice e ho ottenuto il risultato.Per un layout come quello, gli ancoraggi non sono utili, dovrai usare lo script.
(anche se capisco che non lo è, a prima vista mi ha fatto pensare ai bei tempi, quando esisteva il calcio ?)

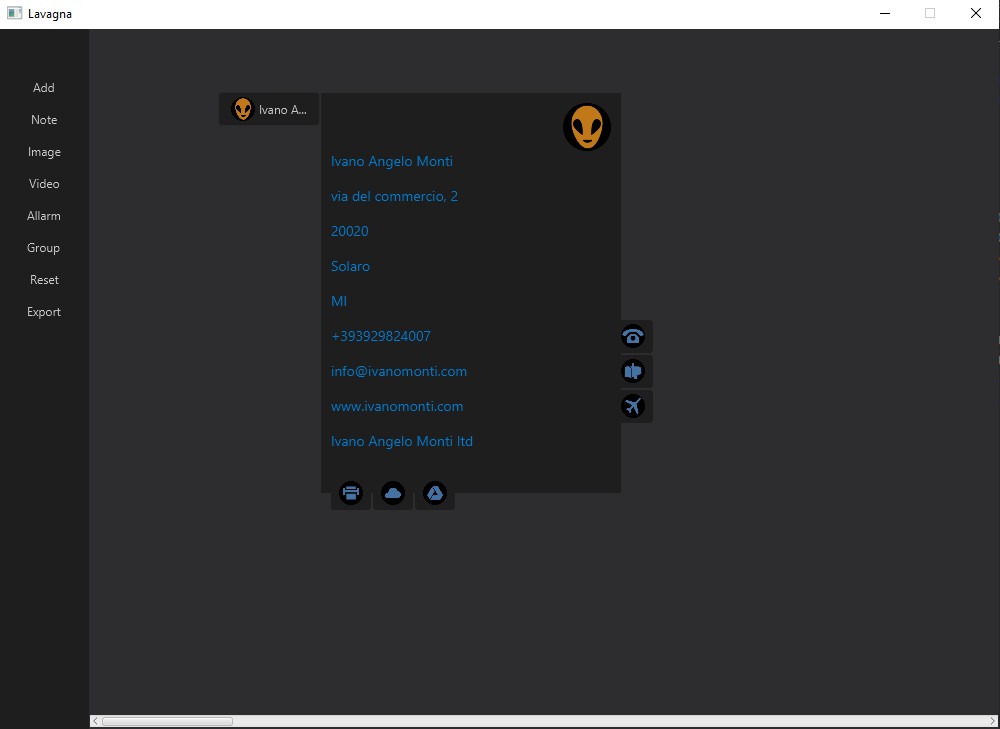

Ora ho altro quesito un poco piu drammatico, disegno lo scenario:
Questa lavagna e per miei scopi personali in quanto mi perdo molto i vari scenari di vita quotidiana, devo agganciare ogni cosa ad una scheda, esempio i gruppi di lavoro come sono composti e allacciarli fra loro (vedi immagine gruppo rosso e gruppo blu), esiste un leader con i suoi seguaci, devo creare quelle belle freccie che partono dal leader ai seguaci, ogni elemento (button) lo si può posizionare dove si vuole nella lavagna che e lunga 3000px in orizzontale, quindi molti elementi saranno nascosti, ma attraverso in find rihiamo tutto il gruppo rivedendo ovviamante dal leader ai suoi seguaci. ovviamente le note verranno legate alla scheda (button alieno) così come video, allarmi ecc ecc
Allego un progetto scritto 10 o 11 anni fa, tutto dentro in un canvas, ma non voglio rifarlo così, vorrei cambiare l'idea perchè questo fun un lavoro assurdo hahahah

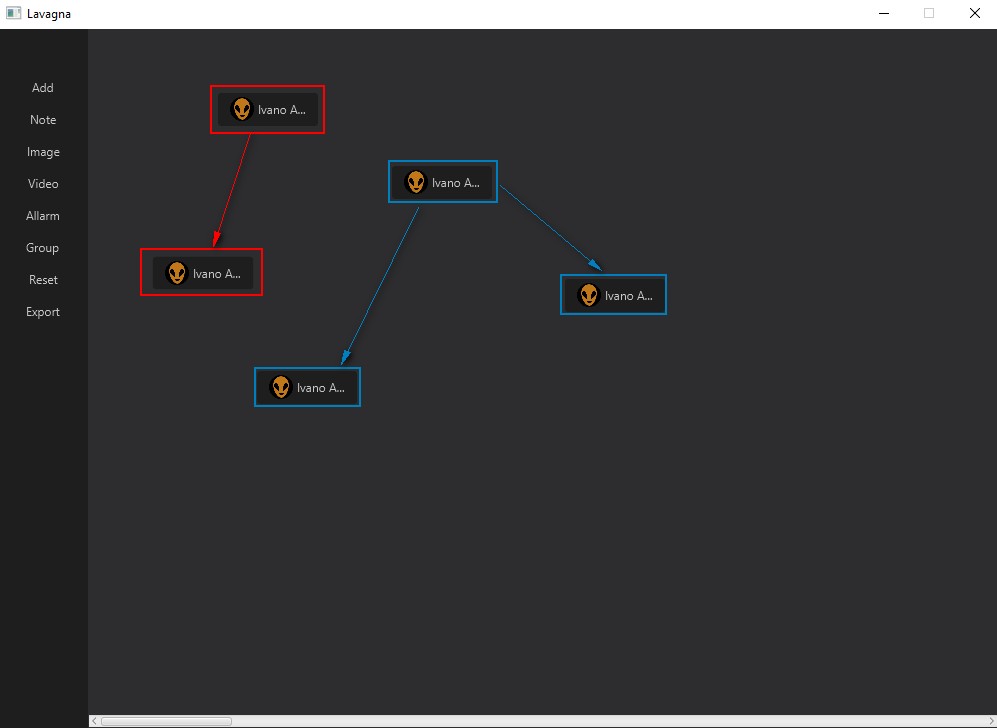

Come posso creare questo giochetto delle linee?
questi elementi sono tutti oggetti tradizionali, button, pane, label ecc ecc che ha codice si impaginano sullo schermo in realtime, tutto va alla perfezione, eventi e altro fila liscio a parte io che ho dimenticato un botto di cose nella programmazione.
Last edited:

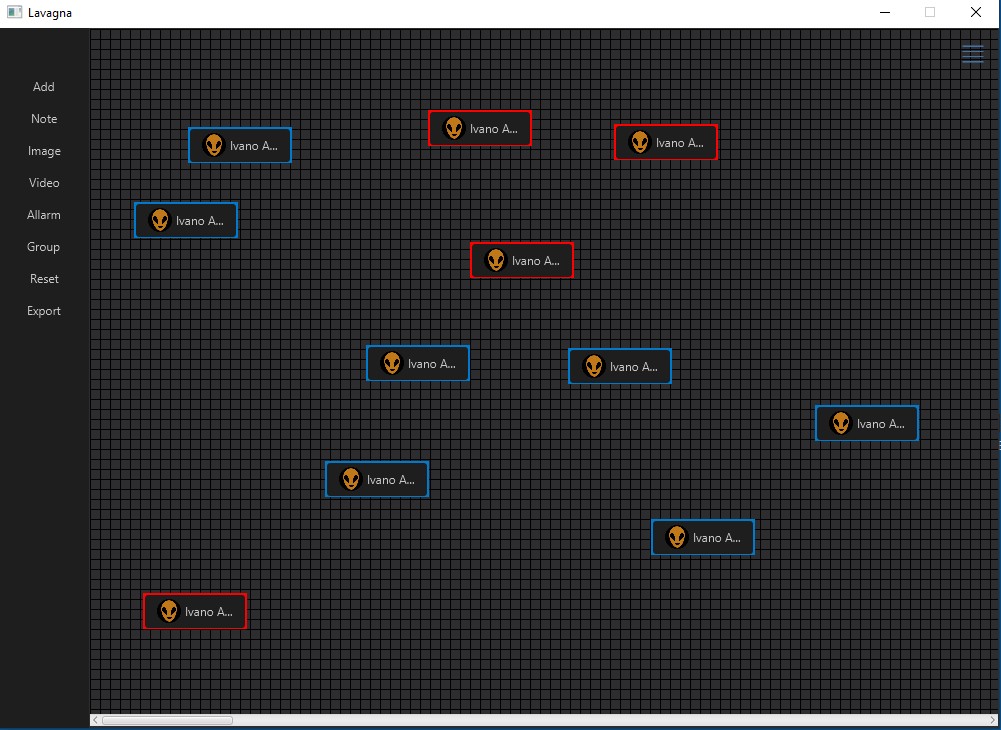

Per ora sono arrivato fino qui ma credo che domani possa trovare la soluzione per creare il ragno (linee) che raggruppa in base al gruppo di appartenenza, con un semplice click sul bottone group mi si disegnano le aree di un canvas a seconda della posizione del bottone di riferimento, dai poi non e così male b4j (notte)
(notte)

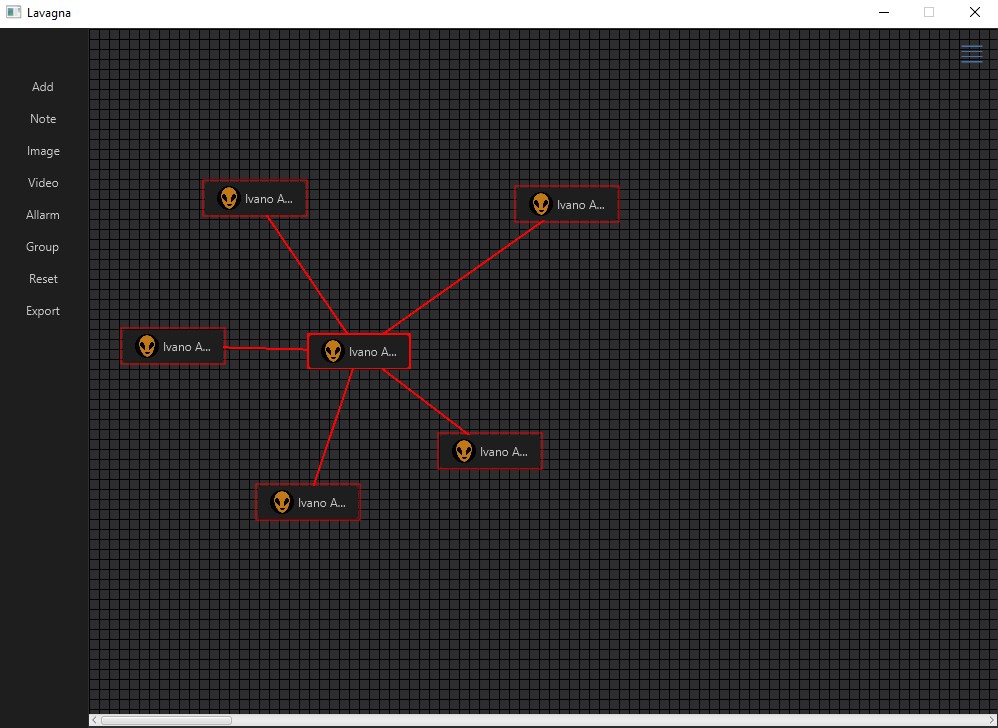

Ecco il primo risultao con poche righe di codice ma noto in piccolo rallentamento che di sicuro posso migliorare, nel frattempo ho visto anche questa propietà che non conosco e secondo come dice erel e piu veloce di 8x
BitmapCreator contro il classico Drawline o DrawRect... chi lo conosce bene questa proprietà?
BitmapCreator contro il classico Drawline o DrawRect... chi lo conosce bene questa proprietà?
Come hai fatto? Puoi spostare quei Pane (suppongo siano tali) a runtime (l'utente, col mouse) e le righe seguono...?
E' un vero, proprio e grande oggetto, non è una semplice proprietà.
Complesso lavorarci... soprattutto se non si studia il suo funzionamento.
molto semplice alla fine il problema e solo non fare lavorare troppo la cpu nel continuare a fare disegnare il tutto, la lavagna ha tre strati
1) lavagna fisica (pane)
2) griglia (canvas)
3) ragnatela (canvas)
nella lavagna aggiungo i button e ne creo una list di proprietà come x,y,w,h + dati record + dati gruppo + master e slave, il codice sotto fa due cose
1) mi disegna un rettangolo colorato in base al colore del gruppo scelto
2) mi legge e chi è master memorizzando le sue coordinate x,y
3) mi legge i suoi slave e le sue coordinate x,y
4) disegna la riga
Unico problema che non puoi fare eseguire la riscrittura di tutto perchè ne rallenta la CPU quindi ho fatto la scelta di riscrivere al rilascio del bottone del mouse del bottone che vado a postare nella lavagna. L'effetto non è cio che volevo ma al momento va benissimo.
Ogni volta che posto un elemento la raganatela si rincompone
ragnatela:
Sub ragnoclear(grid As Pane, cvs As Canvas)
cvs.ClearRect(0,0,cvs.Width,cvs.Height)
End Sub
Sub ragnodraw(grid As Pane, cvs As Canvas)
cvs.ClearRect(0,0,cvs.Width,cvs.Height)
If groupValue = False Then Return
For i = 0 To lavagna.NumberOfNodes-1
If grid.GetNode(i) Is Button Then
Dim ls As List = grid.GetNode(i).Tag
If ls.Get(18) = "master" Then
cvs.DrawRect(grid.GetNode(i).Left-1,grid.GetNode(i).Top-1,grid.GetNode(i).PrefWidth+2,grid.getNode(i).PrefHeight+3,ls.Get(17), True,3)
listMaster.Add(ls)
Else
cvs.DrawRect(grid.GetNode(i).Left-1,grid.GetNode(i).Top-1,grid.GetNode(i).PrefWidth+2,grid.getNode(i).PrefHeight+3,ls.Get(17), True,1)
listSlave.Add(ls)
End If
End If
Next
Dim x,y,x2,y2 As Int
For i=0 To listMaster.Size-1
Dim lsM As List = listMaster.Get(i)
x = lsM.Get(0) +( lsM.Get(2)/2)
y = lsM.Get(1) +( lsM.Get(3)/2)
For ii=0 To listSlave.Size-1
Dim lsS As List = listSlave.Get(ii)
If lsS.Get(16) = lsM.Get(16) Then
x2=lsS.Get(0) + ( lsS.Get(2)/2)
y2=lsS.Get(1) + ( lsS.Get(3)/2)
cvs.DrawLine(x, y, x2, y2, lsS.Get(17),1)
End If
Next
Next
End SubNon mi sembra affatto lento; inoltre, piccolo dettaglio... nel video sei in modalità Debug! In Release andrebbe ancora molto più velocemente.
? Di che tipo è "grid"?
la disegno io, per avere un effetto piu professionale ahahahha
1) lavagna fisica (pane) dove appoggio ogni singolo bottone che uso come grafico visivo ma non lo devo ridisegnare ogni volta che faccio griglia o linee rosse
2) griglia (canvas) disegno righe verticali ed orizzontali e faccio griglia
3) ragnatela (canvas) disegno i bordi rossi e le linee in modo che quando ridisegno esso non devo rifare la griglia
codice in mainform:
#Region Project Attributes
#MainFormWidth: 1000
#MainFormHeight: 700
#AdditionalJar: sqlite-jdbc-3.7.2
#End Region
Sub Process_Globals
Private fx As JFX
Public MainForm As Form
Public lavagna As Pane
Public lineCanvas, ragnoCanvas As Canvas
Private scrolllavagna As ScrollPane
Private tools As ToolsLayout
Public groupValue As Boolean = False
Public listMaster, listSlave As List
End Sub
Sub AppStart (Form1 As Form, Args() As String)
MainForm = Form1
MainForm.Show
MainForm.Title = "Lavagna"
MainForm.Resizable = False
lavagna.Initialize("lavagna")
lavagna.PrefHeight = 685
lavagna.PrefWidth = 6000
lavagna.Style="-fx-background-color:#2D2D30"
scrolllavagna.Initialize("scrolllavagna")
scrolllavagna.InnerNode = lavagna
scrolllavagna.PrefHeight = 700
scrolllavagna.PrefWidth = 3000
scrolllavagna.Pannable = False
scrolllavagna.HPosition=0
scrolllavagna.Style=lavagna.Style
MainForm.RootPane.AddNode(scrolllavagna,90,0,910,700)
tools.Initialize()
Dim img As Image
img.Initialize(File.DirAssets,"Menu-01.png")
Dim imgw As ImageView
imgw.Initialize("imgw")
imgw.SetImage(img)
MainForm.RootPane.AddNode(imgw,MainForm.WindowWidth-58,10,32,32)
listMaster.Initialize()
listSlave.Initialize()
gridcanvas
End Sub
Sub Application_Error (Error As Exception, StackTrace As String) As Boolean
Return True
End Sub
public Sub gridcanvas
lineCanvas = createCanvasGrid(lavagna, 0, 0, lavagna.PrefWidth, lavagna.PrefHeight, True)
ragnoCanvas = createCanvasGrid(lavagna, 0, 0, lavagna.PrefWidth, lavagna.PrefHeight, True)
End Sub
Sub createCanvasGrid(grid As Pane, x As Int, y As Int, width As Int, height As Int, sharp As Boolean) As Canvas
Dim cvs As Canvas
cvs.Initialize("")
grid.AddNode(cvs, x, y, width, height)
For x = 0 To width Step 10
Dim x1 As Double
If sharp Then x1 = x + 0.5 Else x1 = x
cvs.DrawLine(x1, 0, x1, height, fx.Colors.Black, 1.0)
Next
For y = 0 To height Step 10
Dim y1 As Double
If sharp Then y1 = y + 0.5 Else y1 = y
cvs.DrawLine(0, y1, width, y1, fx.Colors.Black, 1.0)
Next
Return cvs
End Sub
Public Sub group(grid As Pane, cvs As Canvas)
cvs.ClearRect(0,0,cvs.Width,cvs.Height)
Dim sharp As Boolean = True
For x = 0 To grid.PrefWidth Step 10
Dim x1 As Double
If sharp Then x1 = x + 0.5 Else x1 = x
cvs.DrawLine(x1, 0, x1, grid.PrefHeight, fx.Colors.Black, 1.0)
Next
For y = 0 To grid.PrefHeight Step 10
Dim y1 As Double
If sharp Then y1 = y + 0.5 Else y1 = y
cvs.DrawLine(0, y1, grid.PrefWidth, y1, fx.Colors.Black, 1.0)
Next
End Sub
Sub ragnoclear(grid As Pane, cvs As Canvas)
cvs.ClearRect(0,0,cvs.Width,cvs.Height)
End Sub
Sub ragnodraw(grid As Pane, cvs As Canvas)
cvs.ClearRect(0,0,cvs.Width,cvs.Height)
If groupValue = False Then Return
For i = 0 To lavagna.NumberOfNodes-1
If grid.GetNode(i) Is Button Then
Dim ls As List = grid.GetNode(i).Tag
If ls.Get(18) = "master" Then
cvs.DrawRect(grid.GetNode(i).Left-1,grid.GetNode(i).Top-1,grid.GetNode(i).PrefWidth+2,grid.getNode(i).PrefHeight+3,ls.Get(17), True,3)
listMaster.Add(ls)
Else
cvs.DrawRect(grid.GetNode(i).Left-1,grid.GetNode(i).Top-1,grid.GetNode(i).PrefWidth+2,grid.getNode(i).PrefHeight+3,ls.Get(17), True,1)
listSlave.Add(ls)
End If
End If
Next
Dim x,y,x2,y2 As Int
For i=0 To listMaster.Size-1
Dim lsM As List = listMaster.Get(i)
x = lsM.Get(0) +( lsM.Get(2)/2)
y = lsM.Get(1) +( lsM.Get(3)/2)
For ii=0 To listSlave.Size-1
Dim lsS As List = listSlave.Get(ii)
If lsS.Get(16) = lsM.Get(16) Then
x2=lsS.Get(0) + ( lsS.Get(2)/2)
y2=lsS.Get(1) + ( lsS.Get(3)/2)
cvs.DrawLine(x, y, x2, y2, lsS.Get(17),1)
End If
Next
Next
End SubAccetto anche commenti di scambio vedute, mi raccomando non solo sbirciare e poi copiare hahahahh
Io avrei lavorato molto ma molto di più, cercando la perfezione ?
Vai avanti così; come ti ho detto, a me la velocità sembra già molto buona e, oltretutto, nel video hai lanciato il progetto in modalità Debug, mentre in Release sarà parecchio più veloce.
Io avrei lavorato molto ma molto di più, cercando la perfezione ?
Vai avanti così; come ti ho detto, a me la velocità sembra già molto buona e, oltretutto, nel video hai lanciato il progetto in modalità Debug, mentre in Release sarà parecchio più veloce.
ho un problema che forse mi sai dare una mano,,, devo inserire un immagine in un sqlite e poi passarla ad image,, mai fatto io,,, sembra una cazzata ma è vera,, come si gestisce l'immagine in un campo image di sqlite?
importa record:
Dim i As Int = -1
Do While rs.NextRow
Dim imvalue As List
imvalue.Initialize
For i=0 To rs.ColumnCount-1
imvalue.Add(rs.GetString2(i))
Next
' creo object
Dim bt As Button
bt.Initialize("im")
bt.Tag = imvalue
bt.Text = imvalue.Get(13) ' company
bt.Style = "-fx-background-color:#1E1E1E"
bt.TextColor= fx.Colors.ARGB(255,200,200,200)
' creo immagine object (icona)
Dim imw As ImageView
imw.Initialize("")
imw.SetImage(imvalue.Get(14)) ' bombaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
imw.PrefHeight = 24
imw.PrefWidth = 24
SetGraphic(bt, imw)
Main.lavagna.AddNode(bt,imvalue.Get(0),imvalue.Get(1),imvalue.Get(2),imvalue.Get(3))
If Main.groupValue = True Then Main.ragnodraw(Main.lavagna,Main.ragnoCanvas)
Loop
tabella sqlite:
CREATE TABLE [item] (
[left] TEXT(255),
[top] TEXT(255),
[width] TEXT(255),
[Height] TEXT(255),
[TrueFalse] TEXT(255),
[fullname] TEXT(255),
[Address] TEXT(255),
[zip] TEXT(255),
[city] TEXT(255),
[country] TEXT(255),
[phone] TEXT(255),
[mail] TEXT(255),
[url] TEXT(255),
[company] TEXT(255),
[icon] IMAGE, ' <<<<<<<<<<<<<<<<<<<<<<<<<<< campo image sqlite >>>>>>>>>>>>>>>>>>>>>>>
[id] TEXT(255),
[group] TEXT(255),
[colorgroup] TEXT(255),
[masterslave] TEXT(255));Ci sono un paio di modi ma... sicuro di voler salvare l'immagine nel DB? Occuperà molto spazio. Se possibile, meglio salvare nel DB il percorso dei file immagine.
vero anche questo ma sono immagini massimo 128x128 px, se domani voglio metterlo su mysql in rete dovrei fare anche un ftp
1) modo 1 =
2) modo 2 =
Se invece vuoi proprio salvare l'immagine:
https://www.b4x.com/android/forum/threads/sql-tutorial.6736/post-39108
scorri la pagina fino a BLOBS
https://www.b4x.com/android/forum/threads/sql-tutorial.6736/post-39108
scorri la pagina fino a BLOBS
