Hallo Leute,

Ihr müsst mir bitte helfen! Auf meinem Samsung Galaxy Note 10.1 habe ich jetzt die Version 4.4.2 drauf. Auf meinem Galaxy S3 Handy jedoch nur Android 4.1.2.

Meine neueste App bietet u.a. auch eine Widget an. Doch dieses Widget reagiert total anders auf den beiden Systemen.

Mein Widget hat ein Panel mit den Maßen: Width 212dip und Height 242dip, Das darüber liegende ImageView hat genau 1dip weniger, also Width 211dip und Height 241dip. Auf diesem ImageView liegt meine grafische App welche eine Uhr in Mengenlehreform darstellt.

Nun zum Problem: Auf dem 4.4.2 Tablet sieht die App aus wie sie sollte. Der Panel-Hintergrund liegt genau hinter dem ImageView und sieht perfekt aus. Auf dem Handy jedoch sieht der Panelhintergrund aus als wäre er doppelt so groß wie das ImageView.

Frage: Liegt das möglicherweise an der unterschiedlichen PPI (Pixel per Inch)? Das Tablet hat 150ppi und das Handy hat 305ppi! Oder liegt es doch an den unterschiedlichen Android-Versionen?

Programmtechnisch kann man auf die Android-Version reagieren, aber wie auf die ppi eines Gerätes?

K

KurtS

Member
Licensed User
Longtime User
Hier noch Bilder zu dem Problem:

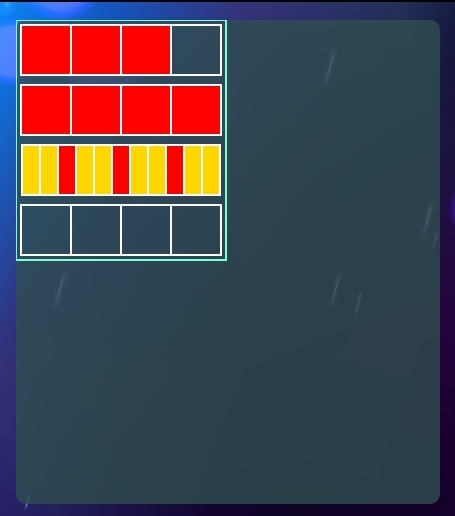

Mengenlehre Uhr Handy.jpg

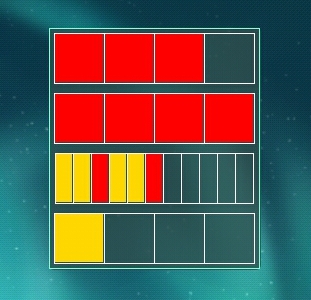

Mengenlehre Uhr Tablet.jpg


Links auf dem Galaxy S3 und rechts auf dem Galaxy Note 10.1! Natürlich mit den gleichen Parametern.

K

KurtS

Member
Licensed User
Longtime User
Klaus, müsste dann die Grafik nicht auch entsprechend "wachsen"? Die ist ja auch mit absoluten Werten gemacht!

Vielleicht stelle ich mich jetzt total blöd an, aber was kann ich anders tun wenn ich auf einem Canvas mit DrawRect arbeite?
Da kann ich doch nicht mit %x und %y arbeiten.

klaus

klaus

Expert
Licensed User
Longtime User
Was hast Du wie gemacht ?
Ohne den Code zu sehen ist es schwer eine konkrete Antwort zu geben.
Mit Canvas.DrawRect brauchst Du ein Sourcerechteck und ein Destinationrechteck die können verschieden sein und da kannst Du auch %x und %y Werte verwenden oder den Null Wert für Originalgrösse.
Falls Du das Bild als Background definierst musst Du Gravity.FILL verwenden.

K

KurtS

Member
Licensed User
Longtime User
Gravity.Fill habe ich gemacht beim ImageView. Bitte schau Dir mal den Code des Widgets an, vielleicht kannst Du mir konkrete Tipps geben:

B4X:
Sub Process_Globals
    Dim rv As RemoteViews
    Dim Timer1 As Timer
End Sub
Sub Service_Create
    rv = ConfigureHomeWidget("widget", "Uhr", 0, "Mengenlehre Uhr",True)
    Timer1.Initialize("Timer1", 5000)                                                'changes display after 5 seconds
    Timer1.Enabled = True
    rv.UpdateWidget
End Sub

Sub Service_Start (StartingIntent As Intent)
    Uhr_RequestUpdate

    If StartingIntent.Action = "android.appwidget.action.APPWIDGET_DELETED" Then Return

    If rv.HandleWidgetEvents(StartingIntent) = False Then
        Uhr_RequestUpdate
    Else
        Return
    End If

    If StartingIntent.Action <> "android.appwidget.action.APPWIDGET_DISABLED" Then
        StartServiceAt("", DateTime.now, False)
    End If
End Sub

Sub Uhr_RequestUpdate
    Dim bm As Bitmap
    Dim cv As Canvas
    Dim now As Long
    Dim Stunde,Minute As Int
    Dim Stunde5, StundeR, Minute5, MinuteR As Int
    Dim r1,r3,r4,r5,r6,r7,r8,r9,r10,r11,r12,r13,r14,r15,r16,r17,r18,r19,r20,r21,r22,r23,r24,r25 As Rect
    Dim r30,r31,r32,r33,r34,r35,r36,r37,r38,r39,r40,r41,r42,r43,r44,r45,r46,r47,r48,r49,r50,r51,r52 As Rect

    bm.InitializeMutable(211dip, 241dip)
    cv.Initialize2(bm)

    DateTime.DateFormat = "HHmmss"
    now = DateTime.now
    Stunde = DateTime.GetHour(now)
    Minute = DateTime.GetMinute(now)

    r1.Initialize(0, 0, 210, 240)
    cv.DrawRect(r1,Colors.RGB(127,255,212),False,1dip)

    r3.Initialize(5, 5, 55, 55)
    r4.Initialize(55, 5, 105, 55)
    r5.Initialize(105, 5, 155, 55)
    r6.Initialize(155, 5, 205, 55)

    r7.Initialize(5, 65, 55, 115)
    r8.Initialize(55, 65, 105, 115)
    r9.Initialize(105, 65, 155, 115)
    r10.Initialize(155, 65, 205, 115)

    r11.Initialize(5, 185, 55, 235)
    r12.Initialize(55, 185, 105, 235)
    r13.Initialize(105, 185, 155, 235)
    r14.Initialize(155, 185, 205, 235)
    cv.DrawRect(r3,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r4,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r5,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r6,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r7,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r8,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r9,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r10,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r11,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r12,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r13,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r14,Colors.RGB(255,255,255),False,1dip)

    r15.Initialize(6, 125, 24, 175)
    r16.Initialize(24, 125, 42, 175)
    r17.Initialize(42, 125, 60, 175)
    r18.Initialize(60, 125, 78, 175)
    r19.Initialize(78, 125, 96, 175)
    r20.Initialize(96, 125, 114, 175)
    r21.Initialize(114, 125, 132, 175)
    r22.Initialize(132, 125, 150, 175)
    r23.Initialize(150, 125, 168, 175)
    r24.Initialize(168, 125, 186, 175)
    r25.Initialize(186, 125, 204, 175)
    cv.DrawRect(r15,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r16,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r17,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r18,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r19,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r20,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r21,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r22,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r23,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r24,Colors.RGB(255,255,255),False,1dip)
    cv.DrawRect(r25,Colors.RGB(255,255,255),False,1dip)

    r30.Initialize(6, 6, 54, 54)                                        ' 5 Stundenfelder Innen #1
    r31.Initialize(56, 6, 104, 54)                                        ' 5 Stundenfelder Innen #2
    r32.Initialize(106, 6, 154, 54)                                        ' 5 Stundenfelder Innen #3
    r33.Initialize(156, 6, 204, 54)                                        ' 5 Stundenfelder Innen #4

    r34.Initialize(6, 66, 54, 114)                                        ' 1 Stundenfelder Innen #1
    r35.Initialize(56, 66, 104, 114)                                    ' 1 Stundenfelder Innen #2
    r36.Initialize(106, 66, 154, 114)                                    ' 1 Stundenfelder Innen #3
    r37.Initialize(156, 66, 204, 114)                                    ' 1 Stundenfelder Innen #4

    r38.Initialize(7, 126, 23, 174)                                        ' 5 Minutenfelder Innen #1
    r39.Initialize(25, 126, 41, 174)                                    ' 5 Minutenfelder Innen #2
    r40.Initialize(43, 126, 59, 174)                                    ' 5 Minutenfelder Innen #3
    r41.Initialize(61, 126, 77, 174)                                    ' 5 Minutenfelder Innen #4
    r42.Initialize(79, 126, 95, 174)                                    ' 5 Minutenfelder Innen #5
    r43.Initialize(97, 126, 113, 174)                                    ' 5 Minutenfelder Innen #6
    r44.Initialize(115, 126, 131, 174)                                    ' 5 Minutenfelder Innen #7
    r45.Initialize(133, 126, 149, 174)                                    ' 5 Minutenfelder Innen #8
    r46.Initialize(151, 126, 167, 174)                                    ' 5 Minutenfelder Innen #9
    r47.Initialize(169, 126, 185, 174)                                    ' 5 Minutenfelder Innen #10
    r48.Initialize(187, 126, 203, 174)                                    ' 5 Minutenfelder Innen #11

    r49.Initialize(6, 186, 54, 234)                                        ' 1 Minutenfekder Innen #1
    r50.Initialize(56, 186, 104, 234)                                    ' 1 Minutenfekder Innen #1
    r51.Initialize(106, 186, 154, 234)                                    ' 1 Minutenfekder Innen #1
    r52.Initialize(156, 186, 204, 234)                                    ' 1 Minutenfekder Innen #1

    Stunde5 = Stunde / 5
    If Stunde5 > 0 Then
        Select Stunde5
            Case 1
                cv.DrawRect(r30,Colors.RGB(255,0,0),True,1dip)
            Case 2
                cv.DrawRect(r30,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r31,Colors.RGB(255,0,0),True,1dip)
            Case 3
                cv.DrawRect(r30,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r31,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r32,Colors.RGB(255,0,0),True,1dip)
            Case 4
                cv.DrawRect(r30,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r31,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r32,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r33,Colors.RGB(255,0,0),True,1dip)
        End Select
    End If

    StundeR = Stunde - (Stunde5 * 5)
    If StundeR > 0 Then
        Select StundeR
            Case 1
                cv.DrawRect(r34,Colors.RGB(255,0,0),True,1dip)
            Case 2
                cv.DrawRect(r34,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r35,Colors.RGB(255,0,0),True,1dip)
            Case 3
                cv.DrawRect(r34,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r35,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r36,Colors.RGB(255,0,0),True,1dip)
            Case 4
                cv.DrawRect(r34,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r35,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r36,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r37,Colors.RGB(255,0,0),True,1dip)
        End Select
    End If

    Minute5 = Minute / 5
    If Minute5 > 0 Then
        Select Minute5
            Case 1
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
            Case 2
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
            Case 3
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
            Case 4
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
            Case 5
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
            Case 6
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r43,Colors.RGB(255,0,0),True,1dip)
            Case 7
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r43,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r44,Colors.RGB(255,215,0),True,1dip)
            Case 8
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r43,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r44,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r45,Colors.RGB(255,215,0),True,1dip)
            Case 9
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r43,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r44,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r45,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r46,Colors.RGB(255,0,0),True,1dip)
            Case 10
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r43,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r44,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r45,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r46,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r47,Colors.RGB(255,215,0),True,1dip)
            Case 11
                cv.DrawRect(r38,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r39,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r40,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r41,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r42,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r43,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r44,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r45,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r46,Colors.RGB(255,0,0),True,1dip)
                cv.DrawRect(r47,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r48,Colors.RGB(255,215,0),True,1dip)
        End Select
    End If

    MinuteR = Minute - (Minute5 * 5)
    If MinuteR > 0 Then
        Select MinuteR
            Case 1
                cv.DrawRect(r49,Colors.RGB(255,215,0),True,1dip)
            Case 2
                cv.DrawRect(r49,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r50,Colors.RGB(255,215,0),True,1dip)
            Case 3
                cv.DrawRect(r49,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r50,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r51,Colors.RGB(255,215,0),True,1dip)
            Case 4
                cv.DrawRect(r49,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r50,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r51,Colors.RGB(255,215,0),True,1dip)
                cv.DrawRect(r52,Colors.RGB(255,215,0),True,1dip)
        End Select
    End If

    rv.SetImage("ImageView1", cv.Bitmap)
    rv.UpdateWidget
End Sub

Sub rv_Disabled
    CancelScheduledService("")
    StopService("")
End Sub

Sub Service_Destroy
End Sub

Sub Timer1_Tick
    Uhr_RequestUpdate
End Sub

Sub ImageView1_Click
    StartActivity(Main)
End Sub

klaus

klaus

Expert
Licensed User
Longtime User
Ich denke dass das Problem hier liegt.
Du definierst bm.InitializeMutable(211dip, 241dip) mit dip Werten.
Alle Rechtecke sind mit absoluten Pixelwerten definiert.
Du musst also Alles entweder mit dip Werten definieren oder mit absoluten Pixelwerten aber nicht gemischt.

K

KurtS

Member
Licensed User
Longtime User
Danke Klaus! Das war es! Ich bekomme zwar eine Warning #6, aber es funktioniert! Super danke!

K

KurtS

Member
Licensed User
Longtime User
Jetzt ist alles sauber! Hab nochmal vielen Dank!

Thread kann geschlossen werden!

You must log in or register to reply here.
Top
