French Gestion d'un parking virtuel sous B4R - Carte ARDUINO UNO

[Marc DANIEL]



[Marc DANIEL]



[Marc DANIEL]

Conclusion​

Après une utilisation intensive en mode pédagogique par de jeunes enfants, il a fallu se rendre à l'évidence que des améliorations techniques étaient fortement nécessaires.
Le mécanisme de barrière avec engrenages et crémaillère n'a pas survécu. Le moteur choisi était trop faible.

Ancienne maquette revue et corrigée​

La maquette ayant servi au programme Parking2 a donc été récupérée, revue et corrigée afin d'apporter des améliorations techniques. Le système de barrière à crémaillère horizontale ne résistant pas au temps et à une utilisation durable a été remplacé par une barrière à ouverture directe classique et donc le moteur a également été changé et une pile de 9 Volts alimente désormais ce moteur plus puissant. Les petits boutons-poussoirs ont été remplacés par de gros boutons encastrés dans le socle de la maquette. Une zone technique "ARDUINO" a été créée avec la suppression d'une place de parking le long de la barrière droite, où se trouve garée une traction avant Citroën. Un élément de feux tricolores a été rajouté à l'entrée du parking. Un buzzer a été rajouté sur le toit de la zone technique, il sonne quelques secondes lorsque le bouton d'entrée est pressé ...

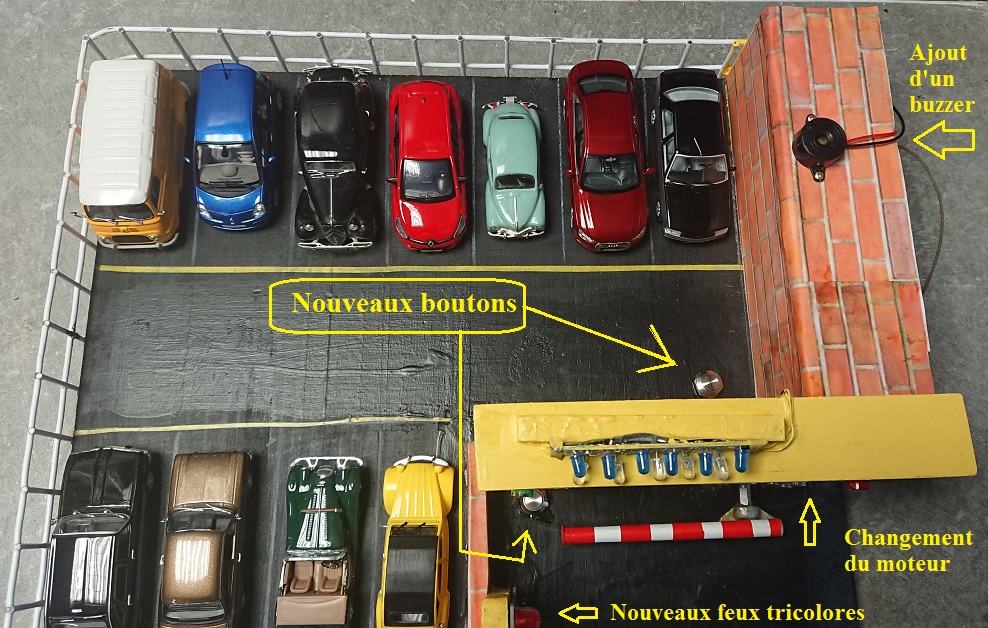

Changements techniques apportés à la maquette initiale

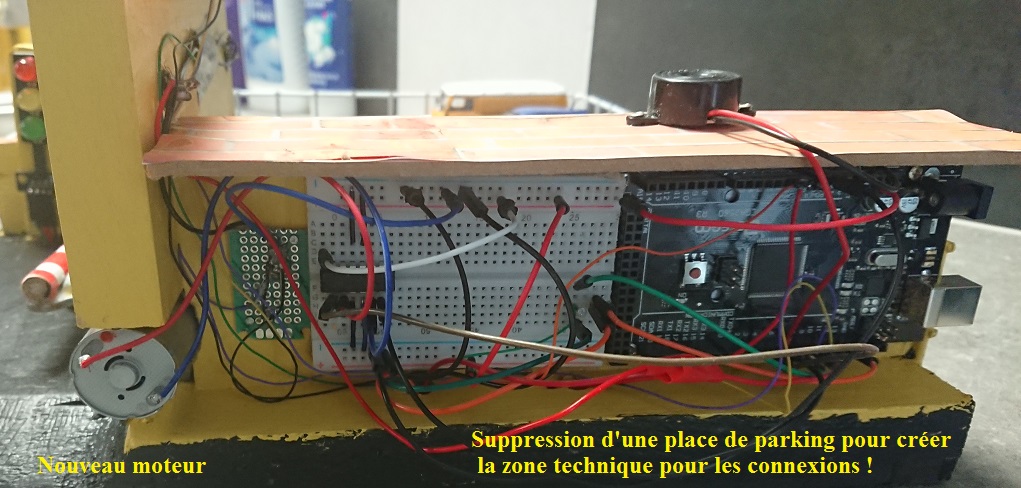

Création d'une zone technique "Arduino" à la place d'un emplacement de parking

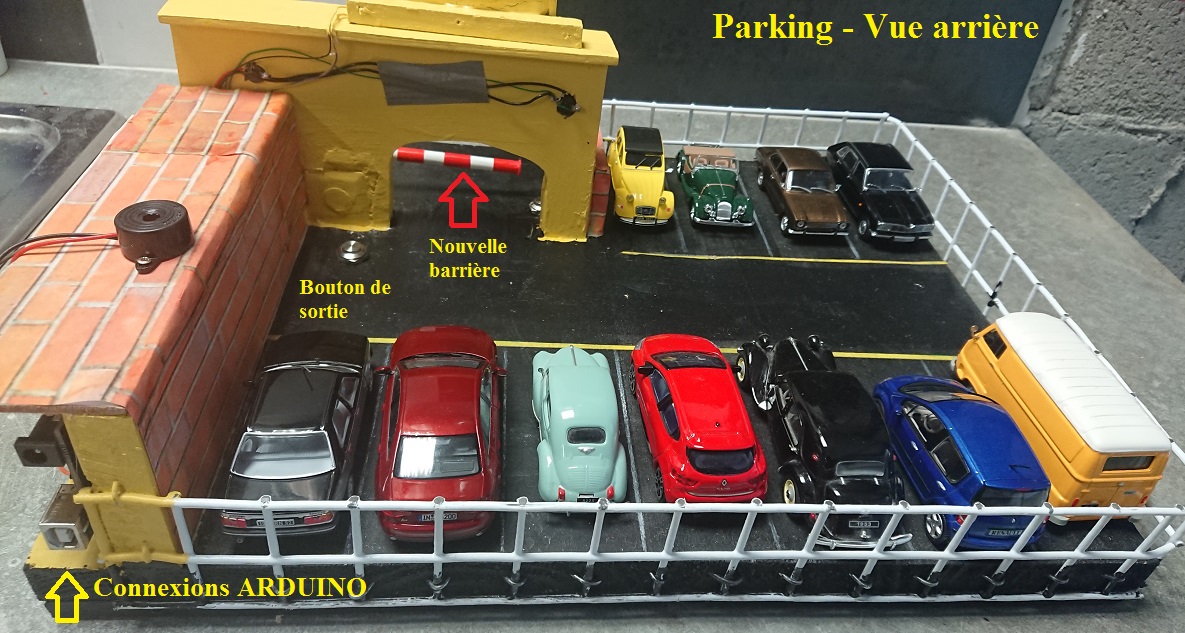

Vue arrière de la maquette rénovée

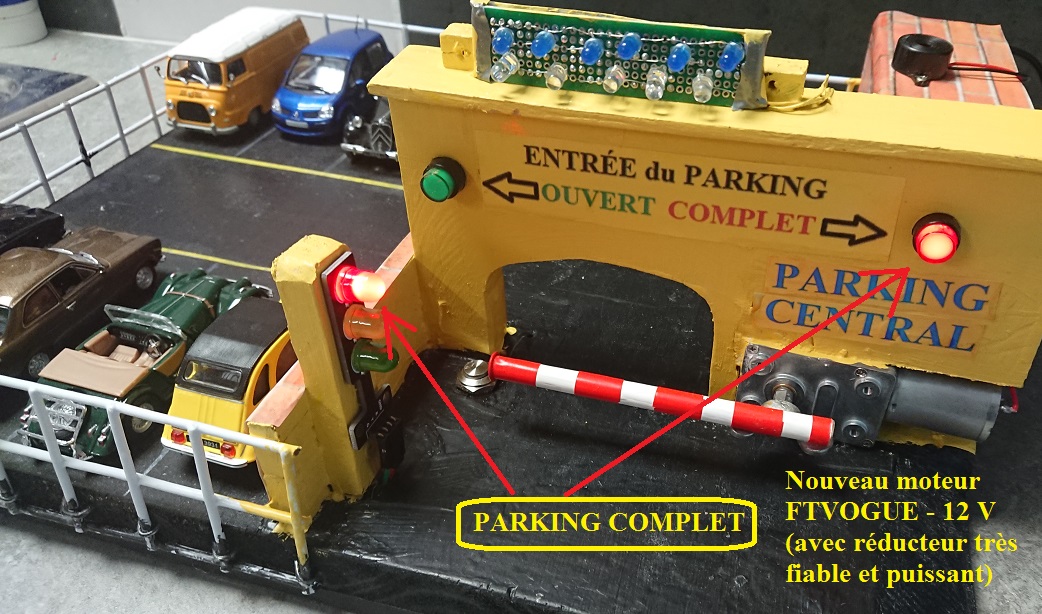

Système de barrière entièrement modifié avec un nouveau moteur

Maquette rénovée opérationnelle
​

Matériel nouveau: Moteur FTVOGUE (3 à 12 Volts) que nous alimentons avec une pile de 9 Volts
2 gros boutons encastrés dans le socle du parking
1 buzzer (qui sonne lors de la pression sur le bouton d'entrée)
1 élément de feux tricolores précâblé avec 3 résistances déjà incorporées
1 tige de bambou servant de nouvelle barrière

​



[Marc DANIEL]

Petite vidéo​



[Marc DANIEL]

Marc DANIEL – Bouches du Rhône, France
B4A >>> applications pour Android
B4R >>> applications Arduino
Visual Studio 2019 >>> Logiciels Educatifs



[Marc DANIEL]

Télécharger le tableau PDF agrandi

Mise à jour de ce programme B4R​
