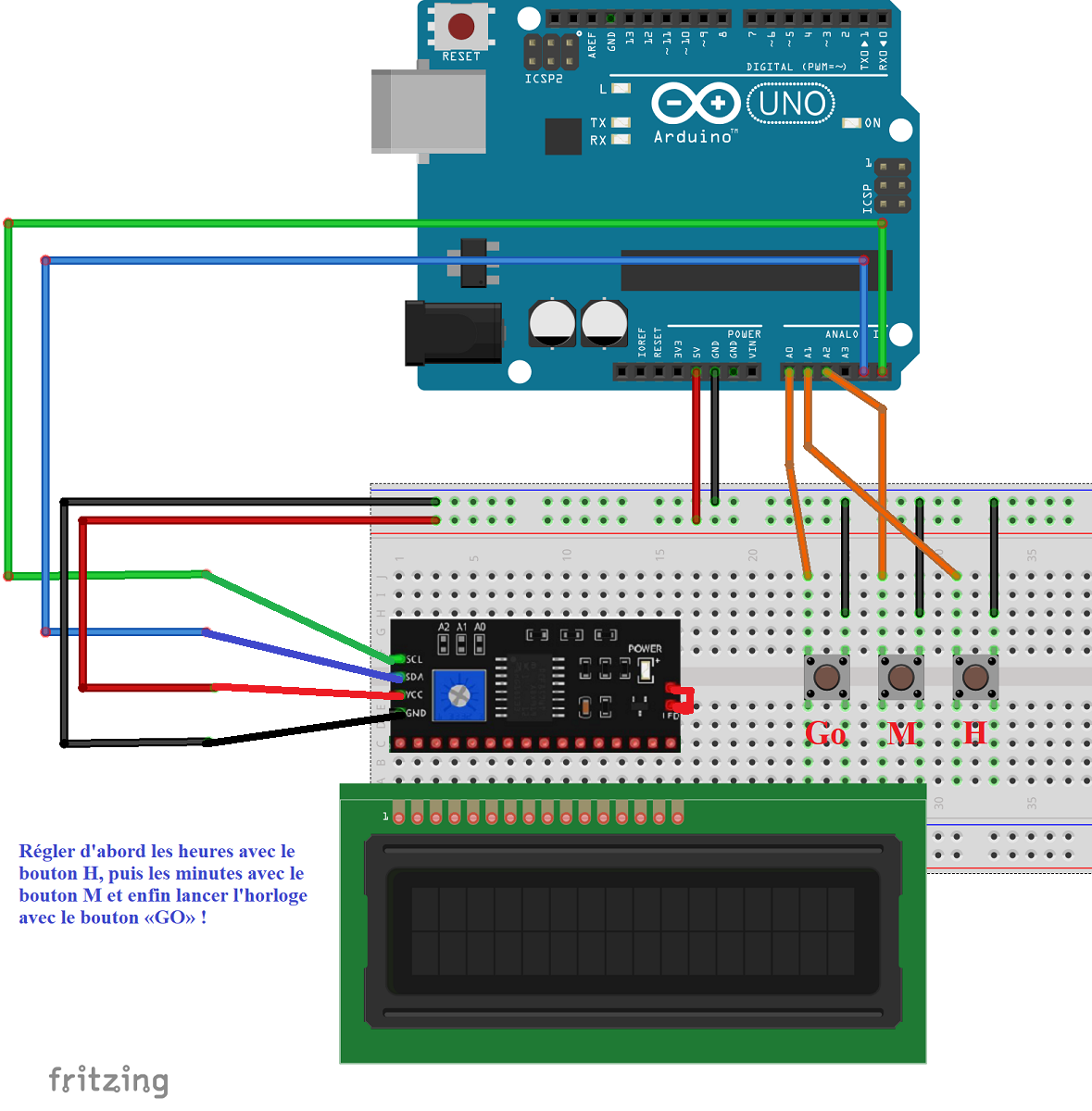

J'utilise des petits modules "barrière réfexe pour arduino" provenance Banggood.com, réf: id72965 . Sortie signal TTL 5 volts positif, 0,1 sec. Déjà un grand merci. Cordiales salutations, RémyOK, je comprends mieux ta question. Mais je pense qu'il faut revoir mon programme qui n'est pas prévu dans l'état actuel pour gérer une barrière IR. Il me semble qu'il faut utiliser 2 bornes digitales de la carte Arduino pour capter soit le signal reçu, soit le non signal mais je ne suis pas un spécialiste de ce matériel. Je reviendrai ici si je trouve des réponses technologiques plus appropriées.
Déjà, il serait utile que tu me donnes le modèle exact de barrière IR que tu utilises et le détail de ses broches de sortie (GND, VCC, etc...)
Sur certains composants, la broche 1 donne le signal "OUT" de sortie, la broche 2 est reliée à la masse (GND) et la broche 3 à l'alimentation (VCC) mais il faut être précis et renseigné, certaines LEDs IR ont besoin d'une protection par résistance.
Cordialement,
Marc DANIEL

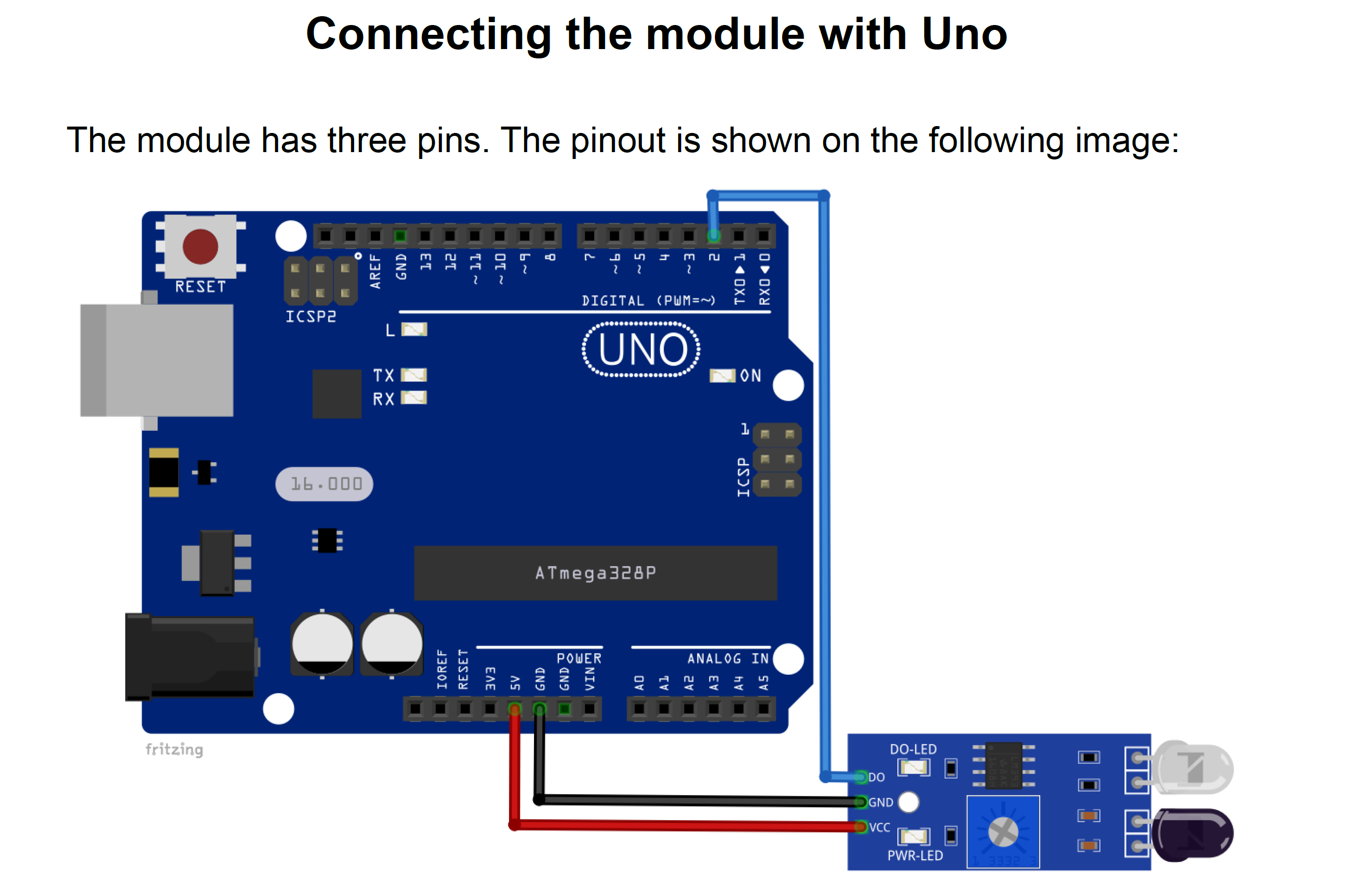

C'est exactement les modules ci-dessus que j'utilise. Le 1e serait branché en D2 comme l'exemple, le 2e en D3. Placés aux extrémités du balancier, ils reçoivent alternativement une impulsion positive de 5 volts de 0,1 seconde. Je cherche donc à relier les 2 entrées par une porte logique "ou" et faire ainsi avancer ton horloge de 1 seconde. Bien sûr, la mesure de la période du balancier me semble logique, mais l'observation de la dérive d'une horloge sur une ou plusieurs semaines (comparaison avec une horloge radiocommandée) me semblerait plus élégante et beaucoup plus précise. Je maitrise cette fonction sur arduino IDE mais pas du tout sur B4R. Avec mes remerciements, RémyExemple des connexions d'un Capteur de détection d'obstacles Infra Rouge :
View attachment 129463 View attachment 129464Ce capteur est un dispositif qui sert à détecter les obstacles. Il s'agit d'un appareil polyvalent qui peut être utilisé dans de nombreuses applications pour la détection d'objets, la détection de collision, l'évitement des bords, la détection de couleur, la détection d'incendie, la détection de ligne et comme encodeur pour le comptage d'objets.
View attachment 129465
Dans cet exemple, ce composant a 3 broches de connexions: Valeurs captées (DO), GND et VCC comme je l'indiquais plus haut
Le module peut faire partie d'autres appareils tels que des robots, des machines, des systèmes de sécurité, etc.
Le capteur de détection d'obstacles est un appareil qui émet et détecte de la lumière infrarouge afin de détecter les changements qui se produisent dans l'environnement.
Il détecte la lumière dans les longueurs d'onde comprises entre 0,75 et 1000 μm.
Le module se compose d'une LED (diode électroluminescente) comme émetteur, d'une photodiode comme récepteur et d'un amplificateur opérationnel qui agit comme un comparateur de tension.
Il mesure le seuil de tension de la photodiode en série avec une résistance.
Lorsque la tension descend en dessous, la sortie de seuil de l'amplificateur opérationnel sera HAUTE et la LED de signalisation s'allumera, ce qui indique que l'objet est détecté.
Le signal de sortie est numérique et la broche de sortie peut être dans deux états comme HIGH ou LOW. Lorsque la broche de sortie est à l'état HIGH, la tension sera au maximum et lorsqu'elle est à l'état LOW, la tension sera à 0 V.
OK, c tuC'est exactement les modules ci-dessus que j'utilise. Le 1e serait branché en D2 comme l'exemple, le 2e en D3. Placés aux extrémités du balancier, ils reçoivent alternativement une impulsion positive de 5 volts de 0,1 seconde. Je cherche donc à relier les 2 entrées par une porte logique "ou" et faire ainsi avancer ton horloge de 1 seconde. Bien sûr, la mesure de la période du balancier me semble logique, mais l'observation de la dérive d'une horloge sur une ou plusieurs semaines (comparaison avec une horloge radiocommandée) me semblerait plus élégante et beaucoup plus précise. Je maitrise cette fonction sur arduino IDE mais pas du tout sur B4R. Avec mes remerciements, Rém4y
OK, cette fois, je comprends bien ton dispositif. Il faut donc rajouter le 2eme composant.C'est exactement les modules ci-dessus que j'utilise. Le 1e serait branché en D2 comme l'exemple, le 2e en D3. Placés aux extrémités du balancier, ils reçoivent alternativement une impulsion positive de 5 volts de 0,1 seconde. Je cherche donc à relier les 2 entrées par une porte logique "ou" et faire ainsi avancer ton horloge de 1 seconde. Bien sûr, la mesure de la période du balancier me semble logique, mais l'observation de la dérive d'une horloge sur une ou plusieurs semaines (comparaison avec une horloge radiocommandée) me semblerait plus élégante et beaucoup plus précise. Je maitrise cette fonction sur arduino IDE mais pas du tout sur B4R. Avec mes remerciements, Rémy
