Share My Creation temperature project


Sub Process_Globals
Public Serial1 As Serial
Public dama As dht
Public damapin As Pin
Public LCD As TM1637Display
Public rele As Pin
Public redpin As Pin
Public greenpin As Pin
Public yellowpin As Pin
End Sub
Private Sub AppStart
Serial1.Initialize(115200)
Log("AppStart")
damapin.Initialize(9,damapin.MODE_INPUT)
LCD.Initialize(8,7)
redpin.Initialize(4,redpin.MODE_OUTPUT)
yellowpin.Initialize(6,yellowpin.MODE_OUTPUT)
greenpin.Initialize(3,greenpin.MODE_OUTPUT)
rele.Initialize(10,rele.MODE_OUTPUT)
Do While 1=1
dama.Read11(9)
damapin.DigitalWrite(True)
Log(dama.GetTemperature)
LCD.ShowNumberDec(dama.GetTemperature)
If dama.GetTemperature>40 Then
rele.DigitalWrite(True)
redON
Delay(1000)
Else If dama.GetTemperature>30 Then
rele.DigitalWrite(False)
yellowON
Else If dama.GetTemperature<30 Then
rele.DigitalWrite(False)
greenON
End If
Delay(1000)
Loop
End Sub
Public Sub redON
redpin.DigitalWrite(True)
yellowpin.DigitalWrite(False)
greenpin.DigitalWrite(False)
End Sub
Public Sub greenON
redpin.DigitalWrite(False)
yellowpin.DigitalWrite(False)
greenpin.DigitalWrite(True)
End Sub
Public Sub yellowON
redpin.DigitalWrite(False)
yellowpin.DigitalWrite(True)
greenpin.DigitalWrite(False)
End Sub

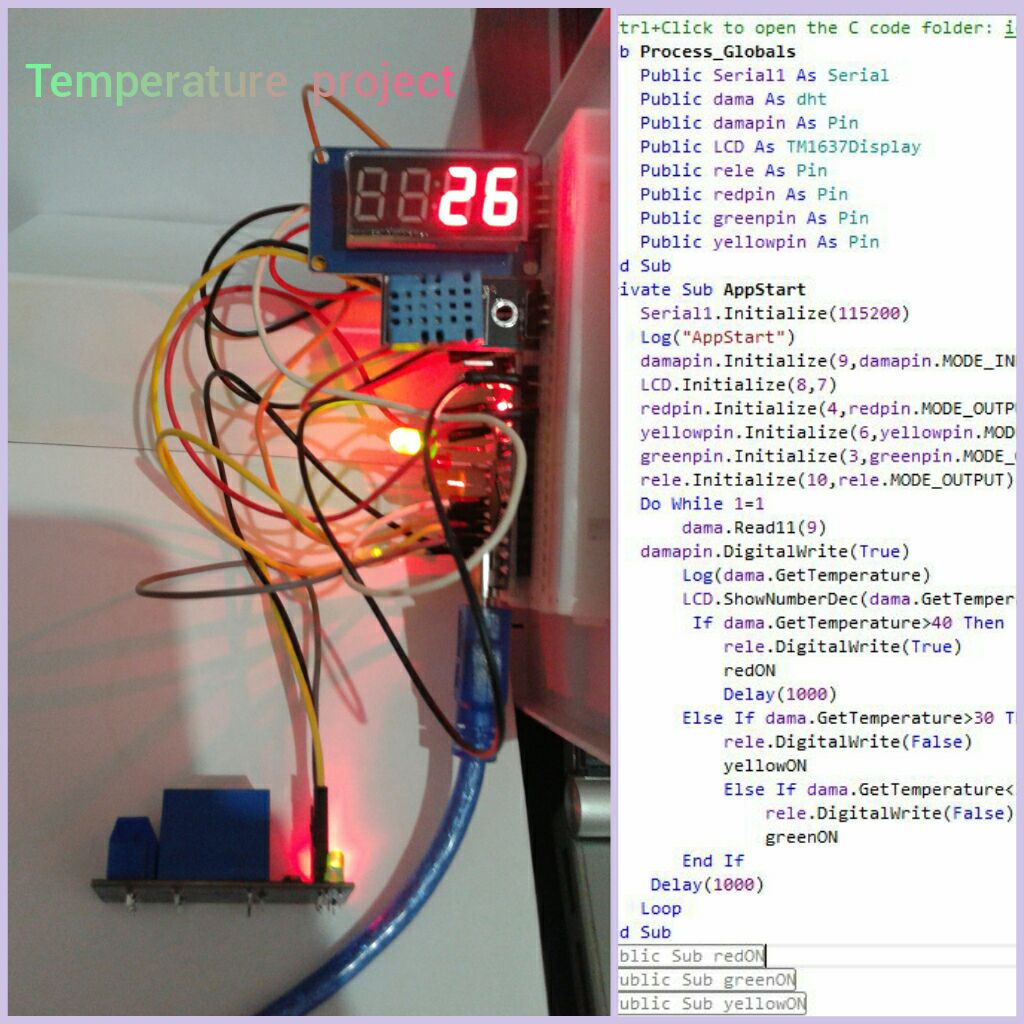

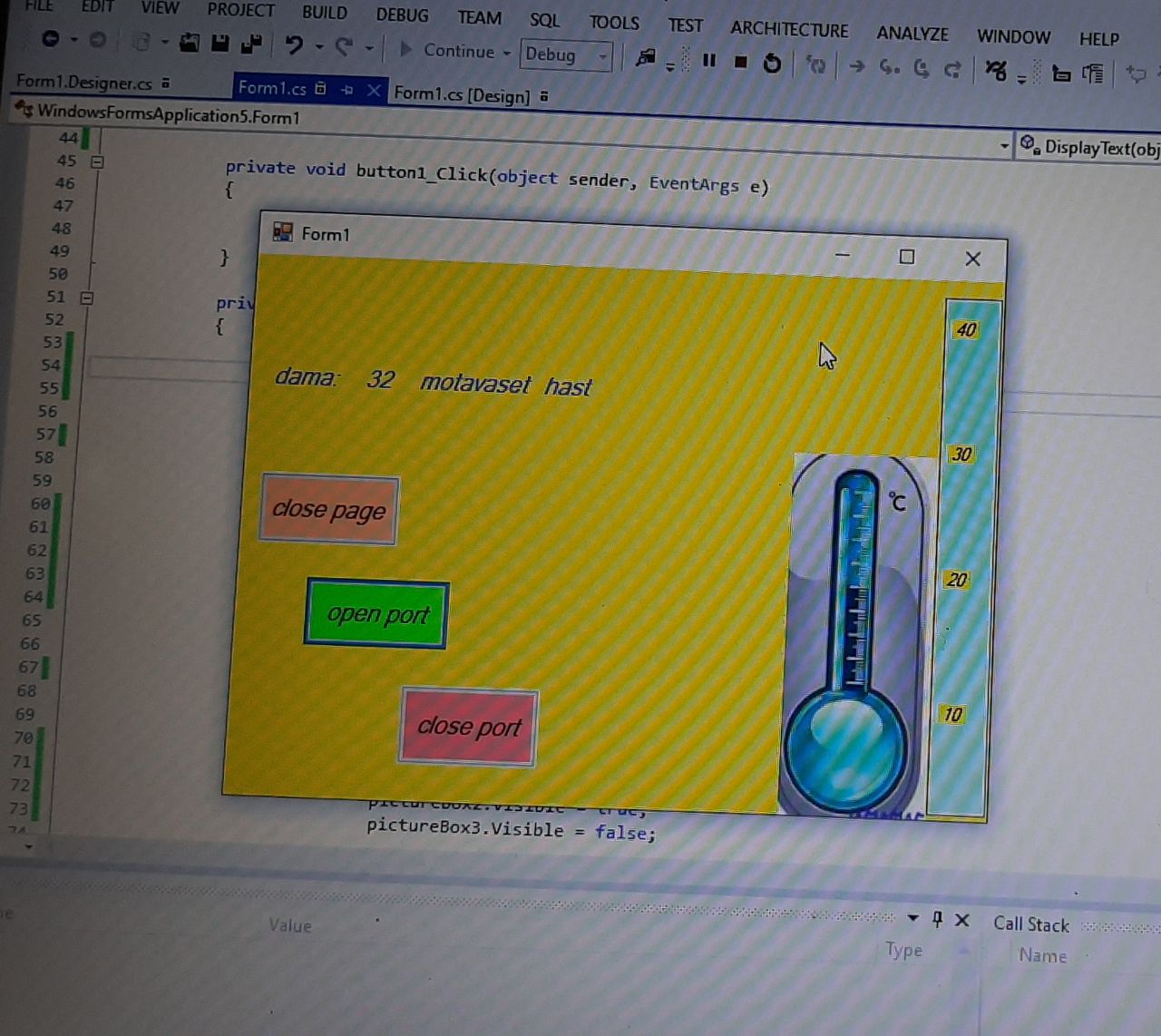

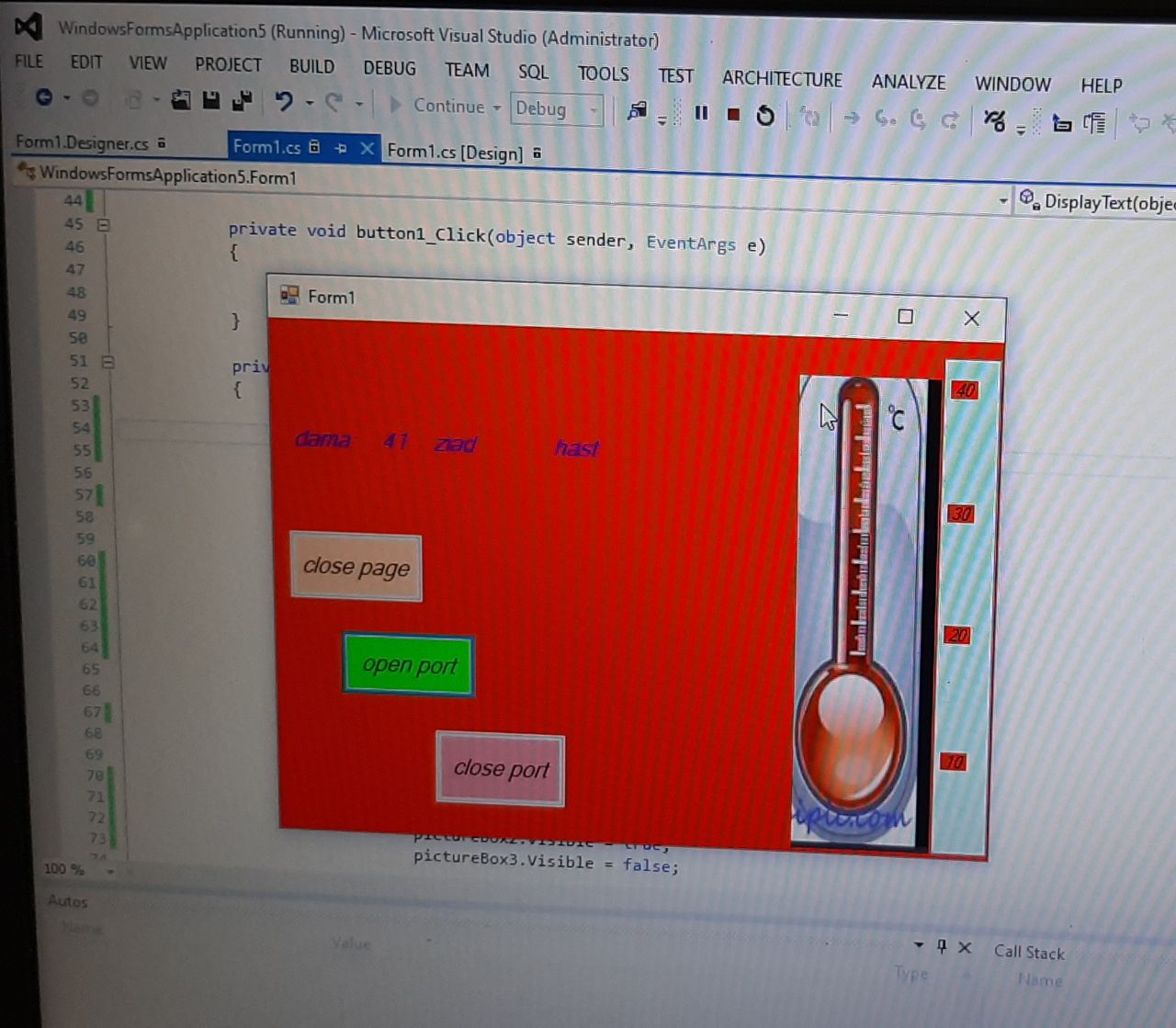

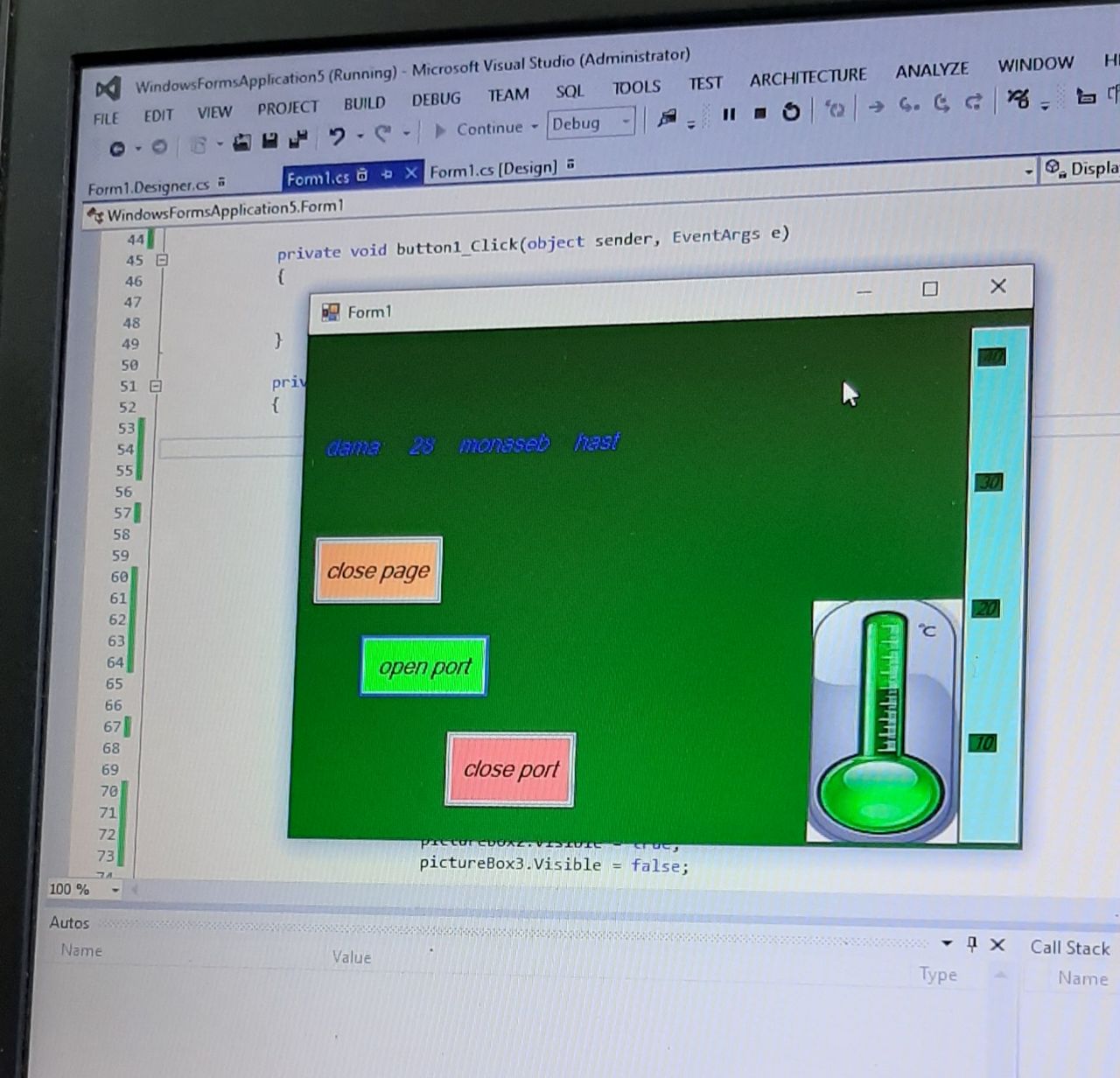

In this Arduino project, we want to measure the temperature and display it on seven segments. For this purpose, we use the dht11 temperature module and specify in the program that if the temperature is up to 30 degrees, the green led, if it is between 31 and 40, the yellow led and above that the red led will light up and the information will also be sent to the system. to transfer Display both temperature and color change in the system. If the temperature rises above 40, the relay is activated, otherwise it is deactivated. Checks the temperature every second.




✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️✍️




در این پروژه آردوینو می خواهیم دما را اندازه گیری کنیم و آن را روی سون سگمنت نمایش دهیم‌. برای این کار از ماژول دما dht11 استفاده می کنیم و در برنامه مشخص می کنیم که اگر دما تا ۳۰ درجه بود، led سبز، اگر مابین ۳۱ تا ۴۰ بود، led زرد و بالاتر از آن led قرمز روشن شود و اطلاعات را به سیستم نیز، انتقال دهد. هم دما هم تغییر رنگ را در سیستم نیز نمایش دهد‌. در صورتی که دما بالای ۴۰ شود، رله فعال می شود و در غیر این صورت غیر فعال می شود. بررسی میزان دما را در هر ثانیه انجام می دهد.
